Maschinenpark

Unser moderner Maschinenpark umfasst insgesamt:

24 CNC-gesteuerte Dreh- und Langdrehmaschinen

Eine 1.5 x 3 Meter Wasserstrahlschneidanlage

3- bis 5-achsige Fräsmaschinen

3D-Drucker (mehrere Profigeräte)

Wir stellen sämtliche 3D-Konstruktionen mittels des heute in der Luftfahrtindustrie üblichen CAD-Programmiersystems her.

Wasserstrahlschneidmaschine

Bystronic ByJet Smart 3015

Max. Plattenlänge      3025mm

Max. Plattenbreite     1525mm

Max. Schneiddruck    3600Bar



3D Drucker

ProJet 3500 HDMAX

Max. Baulänge      298mm

Max. Baubreite      185mm

Max. Bauhöhe       203mm

Genauigkeit           32um HD

                              29um UHD

                              16um XHD



ProJet MJP 2500

Max. Baulänge       294mm

Max. Baubreite       211mm

Max. Bauhöhe        144mm

Genauigkeit            32um UHD



Drehmaschinen

YCM GT 200

Max. Verfahrweg X           177mm

Max. Verfahrweg Z            370mm

Spindeldurchlass               52mm

Max. Spindeldrehzahl        6000U/min

Max. Werkzeugplätze        10Stk.

Steuerung                          Fanuc TXP-100e

Baujahr                              2007

Werkstückspannung          3 Backenfutter

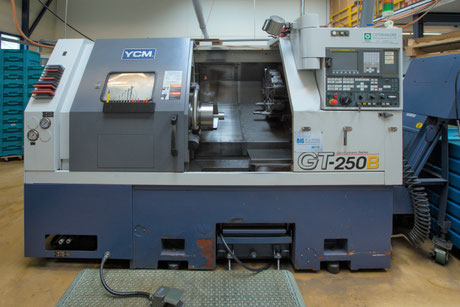

YCM GT 250

Max. Verfahrweg X           195mm

Max. Verfahrweg Z           515mm

Spindeldurchlass              75mm

Max. Spindeldrehzahl       3500U/min

Max. Werkzeugplätze       10Stk.

Steuerung                         Fanuc TXP-100e

Baujahr                             2009

Werkstückspannung         3 Backenfutter






YCM GT 300LMA

Max. Verfahrweg X           275mm

Max. Verfahrweg Z           742mm

Spindeldurchlass              75mm

Max. Spindeldrehzahl       3500U/min

Max. Werkzeugplätze       12Stk.

Steuerung                         Fanuc TXP-200FA

Baujahr                             2013

Werkstückspannung         3 Backenfutter

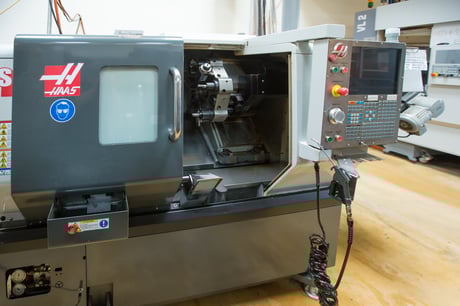

HAAS ST10Y

Max. Verfahrweg X            200mm

Max. Verfahrweg Y             51mm(+/-)

Max. Verfahrweg Z            406mm

Spindeldurchlass               44mm

Max. Spindeldrehzahl        6000U/min

Max. Werkzeugplätze        12Stk.

Steuerung                          Fanuc

Baujahr                              2014

Werkstückspannung          3 Backenfutter / F48 Spanzange

Stangenlader                     Max. Ø 41mm max. 1500mm






HAAS ST30Y

Max. Verfahrweg X            239mm

Max. Verfahrweg Y            51mm(+/-)

Max. Verfahrweg Z            820mm

Spindeldurchlass               75mm

Max. Spindeldrehzahl        3400U/min

Max. Werkzeugplätze        24Stk.

Steuerung                          Fanuc

Baujahr                              2012

Werkstückspannung          3 Backenfutter

Stangenlader                     Max. Ø 70mm max. 1500mm

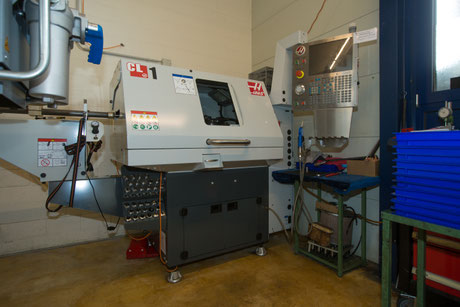

HAAS CL1

Max. Verfahrweg X           305mm

Max. Verfahrweg Z           203mm

Spindeldurchlass              26mm

Max. Spindeldrehzahl       6000U/min

Max. Werkzeugplätze       (8)Stk.

Steuerung                         Fanuc

Baujahr                             2018

Werkstückspannung         C5 Spannzange

Stangenlader                    Max. Ø 25mm max. 1000mm

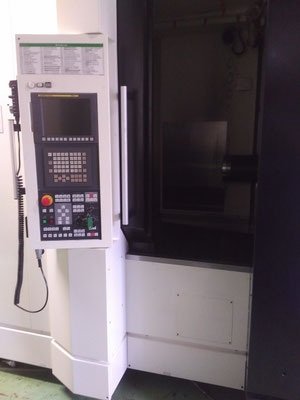

Vertikaldrehmaschinen

EMAG VL2

Max. Verfahrweg X           640mm

Max. Verfahrweg Z           375mm

Max. Spindeldrehzahl       6000U/min

Max. Werkzeugplätze       12Stk.

Steuerung                         Fanuc

Baujahr                             2016

Werkstückspannung         3 Backenfutter

Werkstückpaletten            27 Stk.

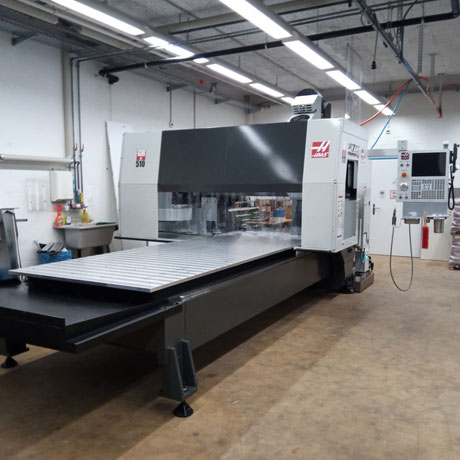

Portalfräsmaschine

Haas GR 510

Max. Verfahrweg X           3073mm

Max. Verfahrweg Y           1549mm

Max. Verfahrweg Z           279mm

Max. Spindeldrehzahl       8100U/min

Max. Werkzeugplätze       10Stk.

Steuerung                         Fanuc

Baujahr                             2023

Werkzeugaufnahme          BT40





Vertikalfräsmaschinen

YCM Supermax

Max. Verfahrweg X           653mm

Max. Verfahrweg Y           381mm

Max. Verfahrweg Z           394mm

Max. Spindeldrehzahl       8000U/min

Max. Werkzeugplätze       22Stk.

Steuerung                         Fanuc Series O-M

Baujahr                             1994

Werkzeugaufnahme          BT40

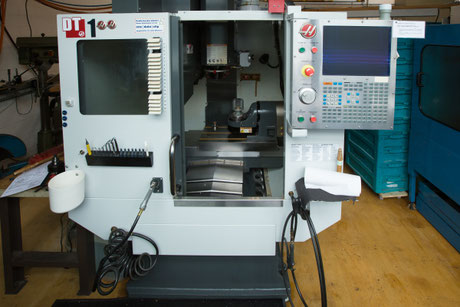

HAAS DT1

Max. Verfahrweg X            508mm

Max. Verfahrweg Y            406mm

Max. Verfahrweg Z            394mm

Max. Verfahrweg A            120mm (+/-)

Max. Verfahrweg B            360mm

Max. Spindeldrehzahl        2000U/min

Max. Werkzeugplätze        20Stk.

Steuerung                          Fanuc

Baujahr                              2018

Werkzeugaufnahme          BT30

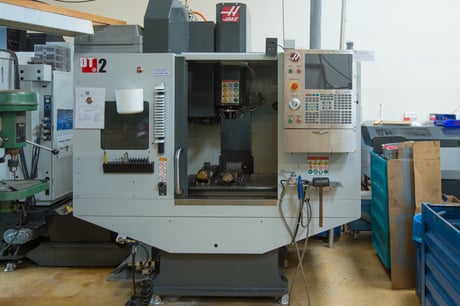

HAAS DT2

Max. Verfahrweg X            711mm

Max. Verfahrweg Y            406mm

Max. Verfahrweg Z            394mm

Max. Spindeldrehzahl        2000U/min

Max. Werkzeugplätze        20Stk.

Steuerung                          Fanuc

Baujahr                               2018

Werkzeugaufnahme          BT30

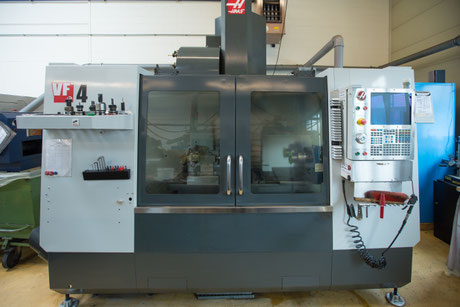

HAAS VF4

Max. Verfahrweg X           1270mm

Max. Verfahrweg Y            508mm

Max. Verfahrweg Z            635mm

Max. Verfahrweg A            360mm

Max. Spindeldrehzahl        8100U/min

Max. Werkzeugplätze        24Stk.

Steuerung                          Fanuc

Baujahr                              2014

Werkzeugaufnahme          BT40

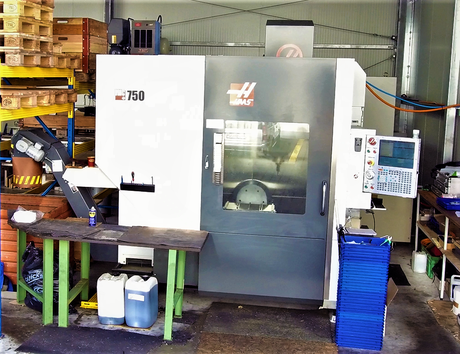

HAAS UMC 750

Max. Verfahrweg X            762mm

Max. Verfahrweg Y            508mm

Max. Verfahrweg Z            508mm

Max. Verfahrweg B            120mm -35mm

Max. Verfahrweg C            360mm

Max. Spindeldrehzahl        8100U/min

Max. Werkzeugplätze        30Stk.

Steuerung                          Fanuc

Baujahr                              2013

Werkzeugaufnahme          SK40

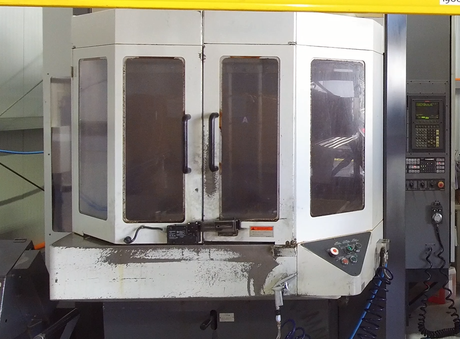

Horizontalfräsmaschinen

Enshu JE60

Max. Verfahrweg X            600mm

Max. Verfahrweg Y            600mm

Max. Verfahrweg Z            630mm

Max. Spindeldrehzahl        8000U/min

Max. Werkzeugplätze        40Stk.

Steuerung                          Enac

Baujahr

Werkzeugaufnahme           BT40


Averex HS450i

Max. Verfahrweg X            640mm

Max. Verfahrweg Y            610mm

Max. Verfahrweg Z            680mm

Störkreis                            680mm

Max. Spindeldrehzahl       12000U/min oder 20000U/min

Max. Werkzeugplätze       60Stk.

Steuerung                         Fanuc Series 31i-MODEL A

Baujahr                             2017
